Варианты конфигурации

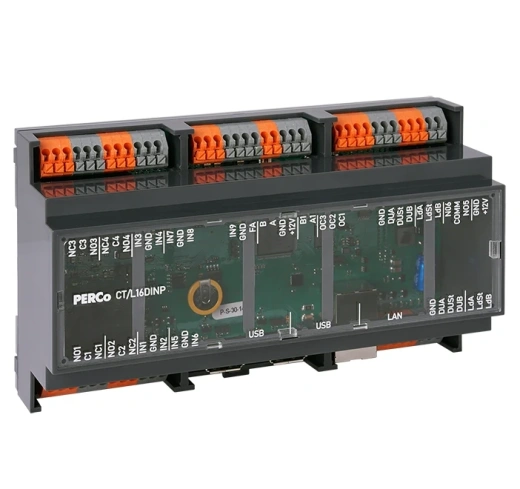

Контроллер CT/L16DINP, в зависимости от выбранной пользователем конфигурации, может управлять:
- двумя турникетами;
- одним турникетом и двумя замками (контроль прохода в двух направлениях);
- четырьмя замками (контроль прохода в двух направлениях);
- двумя шлагбаумами.
Управляя двумя турникетами/замками/шлагбаумами, контроллер позволяет организовать режим «шлюз». Режим исключает возможность прохода через проходную без дополнительной идентификации (верификации или комиссионирования).
Подключение оборудования
- до 8 считывателей по интерфейсу OSDP / RS-485 или Wiegand (при использовании конвертера интерфейса);
- до 8 контроллеров замка со встроенными считывателями CL211.3, CL211.9;
- до 2 сканеров штрихкода по интерфейсу USB, до 8 сканеров штрихкода через USB-хабы (USB-разветвители);
- до 4 верифицирующих устройств – картоприемников, алкотестеров и др.;
- до 2 блоков индикации с ИК-приемником AI01 (возможность управлять электромагнитным или электромеханическим замком с помощью ИК-пульта);
- табло системного времени AU05.
Интерфейс
Контроллер подключается к сети по интерфейсу Ethernet. Web-интерфейс контроллера позволяет производить конфигурацию, назначать права доступа, управлять устройствами.
Особенности монтажа
Основным преимуществом контроллера CT/L16DINP является возможность установки на DIN-рейку, что обеспечивает быстрый монтаж и демонтаж, а также упрощает обслуживание оборудования. Контроллер оснащён нажимной контактной колодкой, позволяющей подключать провода без использования инструментов. Компактность DIN-реечного монтажа позволяет размещать большое количество контроллеров в распределительных шкафах и щитах совместно с другим оборудованием.
