Структурированная кабельная система (СКС)

Структурированная кабельная система (СКС) — это много функциональная кабельная сеть
передачи данных, объединяющая в единую информационную систему сетевые сервисы:
локальные вычислительные (компьютерные) сети, доступ в Интернет, телефонные сети,
охранные системы, системы видеонаблюдения, контроль и управление доступом,
пожарной сигнализации, оповещения, сети корпоративного радио и телевидения,
системы климат-контроля которая является физической основой для IT-инфраструктуры и
корпоративных коммуникаций одного здания или целого предприятия.

Структурированная кабельная система (СКС) — это построенная в соответствии с
национальными и международными стандартами ISO 11801-2002 и EN 50173
многофункциональная кабельная сеть передачи данных. Общие требования к основным
узлам СКС и методику испытания определяют введенные в 2010 году ГОСТ Р 53246-
2008 и ГОСТ Р 53245-2008.

Производители предоставляют системную гарантию на работоспособность СКС и
поддержку оборудования и кабельной подсистемы в существующих и перспективных ИТ
приложений на протяжении от 10 лет и выше.

Основные преимущества СКС

• Универсальность, возможность передачи данных любого типа (данные, голосовые сообщения, текстовые сообщения, видеоинформация). Строится по строгим международным стандартам, обеспечивая совместимость с оборудованием любых производителей. Функциональные возможности системы позволяют настроить систему под индивидуальные потребности конкретного пользователя.
• Масштабируемость - простое подключение новых устройств и пользователей сети для увеличения мощности и производительности сети;
• Надежность- обеспечивает работу компьютерного оборудования разных поколений — интерфейсы системы позволяют подключать любое оборудование локальных сетей и речевых приложений. Возможно одновременное использование разнотипных сетевых протоколов. Позволяет оперативно и просто находите неисправности и восстанавливать работоспособность сети.
• Высокая скорость передачи данных;
• Автоматизация процессов администрирования СКС повышают удобство контроля управления и эксплуатации системы.

Состав СКС

СКС представляет собой иерархическую кабельную систему, смонтированную в отдельном
здании или на территориально распределенном предприятии, состоящую из структурных
подсистем. В состав СКС входят следующие элементы:

• Кроссовая подсистема, состоящая из основного кросса и промежуточных кроссов.
• Кабели магистральной подсистемы первого и второго уровня;
• Кабели горизонтальной подсистемы
• Коммутационное оборудование (много портовые панели);
• Телекоммуникационные розетки

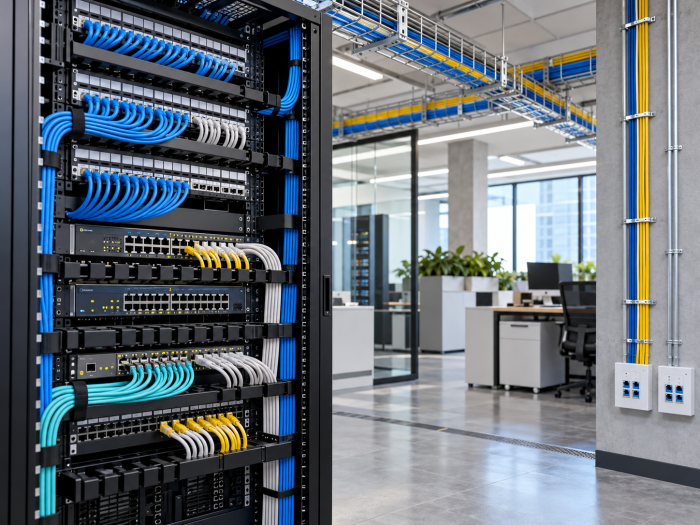

Структурированная кабельная система здания

Система строится на основе медных или оптических кабелей. Все элементы СКС
интегрируются в единый комплекс (систему) и эксплуатируются согласно определённым
правилам. Структуру кабельной системы определяет инфраструктура информационных
технологий, она диктует содержание конкретного проекта кабельной системы в соответствии
с требованиями конечного пользователя, независимо от активного оборудования, которое
будет применяться.

Построенная в соответствии со стандартами сеть позволяет подключать устройства,
расположенные в любой точке объекта или группы объектов. Структурированная
кабельная система обеспечивает бесперебойную передачу сигналов всех типов. и
Каждая точка подключения к СКС способна обеспечить доступ ко всем ресурсам сети.
Грамотно построенные СКС позволяют получить стабильное соединение для
высокоскоростной передачи цифровых сигналов и данных между серверами,
персональными компьютерами, сетевыми устройствами.

Монтаж структурированной кабельной сети

Монтаж СКС выполняется по проектной документации, разработанной в соответствии с
национальными и международными стандартами.
При проектировании СКС усчитывается инфраструктура предприятия.
При монтаже СКС следует учитывать взаимодействие СКС с сетью электропитания.
Прокладка силовых кабелей вместе с информационными оказывает негативное влияние
на качество передачи данных по слаботочным линиям. Монтаж электрических кабелей и
слаботочных сетей связи выполняется квалифицированными специалистами согласно
проектной документации.

При проектировании выбирается способ прокладки кабелей СКС в соотвствии с
архитектурными и конструктивными особенностями здания, присутствием других сетей
и коммуникаций, условиями взаимодействия слаботочных систем с другими
существующими системами. Монтаж СКС может выполняться открытым и скрытым
способом.

Скрытая прокладка кабельной системы выполняется в стенах, под подвесным потолком,
внутри фальш панелей или фальшпола имеет свои преимущества. Кабели скрыты внутри
и не нарушают дизайн интерьера, кабельные трассы защищены от посторонних
воздействий, доступ к ним ограничен. Эта СКС закладывается на этапе проектирования
и строительства здания.

Открытая проводка СКС выполняется при помощи кабельных коробов, лотков и кабель-
каналов.
СКС всегда проектируют с резервом количества подключений на количество
пользователей системы.

Заземление СКС

У всех структурированных кабельных систем выполняется заземление
телекоммуникационного оборудования, Заземление СКС выполняет следующие задачи:

• Обеспечивает безопасность пользователей благодаря уравниванию потенциалов силового и слаботочного заземления
• Защищает телекоммуникационное оборудование от воздействия грозовых разрядов, уменьшая это воздействие до безопасной величины напряжения.

Телекоммуникационные шины заземления монтируют в каждом шкафу и соединяются с
шиной заземления здания. Каждый корпус телекоммуникационного шкафа присоединен к к
заземляющей магистрали с помощью отдельного кабеля.
