Стойка позволяет организовать проезд по постоянным идентификаторам, сканирование штрих‑ и QR‑кодов парковочных билетов, управление шлагбаумом и светофорами, демонстрацию информационных сообщений на дисплее для водителя, передачу видеоизображения со встроенной камеры на сервер системы, голосовую связь между водителем и оператором парковки, а также прием безналичных платежей от клиентов за использование парковочного пространства.
Для удобства водителя все эти функции доступны на двух уровнях стойки.

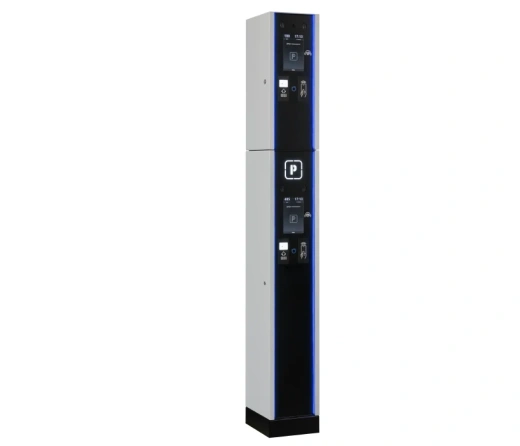

Двухуровневая стойка, состоящая из стоек PP-02P и PPD-02P, дополнительно оснащена терминалами безналичной оплаты.
Состав
Стойка PP-02 со встроенными:
- контроллером управления PERCo.Park.01;
- платой микрокомпьютера;
- цветным экраном 10”;
- 4 МП IP-камерой Fisheye;
- мультиформатным считывателем;
- сканером штрих‑ и QR‑кода;
- встроенным терминалом оплаты (опционально);
- кнопкой вызова оператора;
- микрофоном для связи с оператором;
- термостатом вентиляции и обогрева;
- обогревателем;
- датчиком индукционной петли.
Второй уровень стойки выезда PPD-02 со встроенными:
- контроллером управления PERCo.Park.01;
- платой микрокомпьютера;
- цветным экраном 10”;
- 4 МП IP-камерой Fisheye;
- мультиформатным считывателем;
- сканером штрих‑ и QR‑кода;
- встроенным терминалом оплаты (опционально);
- кнопкой вызова оператора;
- микрофоном для связи с оператором.
Удобство использования
На обоих уровнях стойки выезда предусмотрены:
- встроенная динамическая подсветка;
- голосовая связь с оператором;
- демонстрация информационных сообщений;
- использование в качестве постоянных пропусков различных идентификаторов, включая смартфоны.
Всепогодность
Для двухуровневой стойки выезда характерны:
- корректный запуск при пониженных температурах — оборудование начинает работу только при достижении внутри корпуса устройства температуры, требуемой для эксплуатации;
- климат-контроль — включение на термостатах автоматической системы подогрева или охлаждения при выставленных во время монтажа температурах;
- покрытие внутренних поверхностей стойки из фольгированного пенополиэтилена, обладающего термоизоляционными и термоотражающими свойствами;
- фильтрация воздуха для предотвращения попадания пыли и загрязнений;
- избыточное давление внутри корпуса для предотвращения попадания пыли;
- дополнительная защита слота выдачи билета от осадков;
- двойное покрытие цинком и порошковой краской для защиты от коррозии;
- условия эксплуатации от -40 °C до +45 °C.
Удобство обслуживания
Для простоты обслуживания предусмотрены:
- автономная диагностика встроенного оборудования. Стойка позволяет проверить работу следующего оборудования: динамиков, микрофона, считывателя, подсветки, датчика индукционной петли, а также активизацию соответствующих входов и выходов платы ввода-вывода;
- на каждом уровне по две сервисные дверцы по бокам для удобного доступа к обслуживаемым элементам;
- полка для хранения термоленты и инструментов;
- отправка на сервер сообщений, требующих внимания оператора. ПО PERCo.Паркинг фиксирует время реакции оператора на такие сообщения, а также сохраняет комментарии оператора о результатах отработки сообщений со стойки.
Управление проездом
При нахождении транспортного средства в зоне индукционной петли стойка PP-02 одновременно со вторым уровнем PPD-02 переходит в активный режим.
- Выезд по разовому билету
Посетитель предъявляет QR-код или штрихкод сканеру. При оставшемся бесплатном времени действия билета или при оплаченных услугах парковки шлагбаум открывается для проезда. На светофоре появляется разрешающий сигнал. Если время истекло и услуги не оплачены, соответствующая информация отображается на дисплее.
- Выезд по разовому билету и оплатой по банковской карте (для комплектации с терминалом оплаты)
Посетитель предъявляет штрихкод сканеру и оплачивает парковку банковской картой при помощи терминала оплаты, после оплаты шлагбаум открывается для выезда.
- Выезд по постоянным идентификаторам
Посетитель предъявляет считывателю идентификатор. Это может быть карта доступа EMM/HID или MIFARE, банковская карта, смартфон с NFC. Если постоянный идентификатор валиден, а абонемент действителен, после предъявления идентификатора считывателю шлагбаум открывается для проезда. Если требуется оплата или продление абонемента, соответствующая информация отображается на дисплее.
При возникновении вопросов возможна голосовая связь с оператором.
При выезде автомобиля из зоны индукционной петли стойка переходит в режим ожидания. Все события проездов фиксируются на видеозаписи, что помогает при решении спорных ситуаций.
Режимы работы «Свободный проезд», «Блокировка», «Пожарная тревога» устанавливаются оператором в ПО PERCo.Паркинг в случае нештатной ситуации.
Безопасность
Встроенная камера стойки фиксирует проезды транспортных средств и действия пользователей. ПО PERCo.Паркинг позволяет гибко настраивать запись в зависимости от заданных параметров.
Интерфейс
Интерфейс связи с сервером – Ethernet.
Комплект поставки:
- выездная стойка PP-02 / PP-02P с платежным терминалом — 1 шт.;
- второй уровень стойки выезда PPD-02 / PPD-02P с платежным терминалом — 1 шт.;
- ключ от замков дверей — 8 шт.;
- воздушные фильтры для устройства вентиляции — 3 шт.;
- монтажный комплект для установки стойки PP-02 и второго уровня стойки въезда PPD-02— 1 шт.
Подключение устройств
Для подключения оборудования используются восемь входов и восемь релейных выходов стойки PP-02, а также восемь входов и восемь релейных выходов второго уровня стойки выезда PPD-02.
К стойке подключаются:
- исполнительное устройство, управляющее въездом на территорию парковки (шлагбаум, привод ворот и т.д.);
- индукционные петли (подключаются к встроенному датчику). Возможно подключение до двух петель.
Дополнительно подключаемые устройства (к каждому уровню стойки):
- до двух пар датчиков габаритов, определяющих до трех уровней транспортных средств;
- до четырех одноцветных или двух двухцветных светофоров;
- одна внешняя видеокамера, например, используемая для распознавания номеров в парковочной системе PERCo.Паркинг. Камера устанавливается на отдельных стойках (кронштейнах, стене и т.п.);
- два считывателя PERCo по интерфейсу RS-485 или два считывателя других производителей по интерфейсу Wiegand (через конвертер AC-02.2);
- датчики открытия дверцы стойки.
